Máquina mezcladora de doble eje

Máquina mezcladora de doble eje

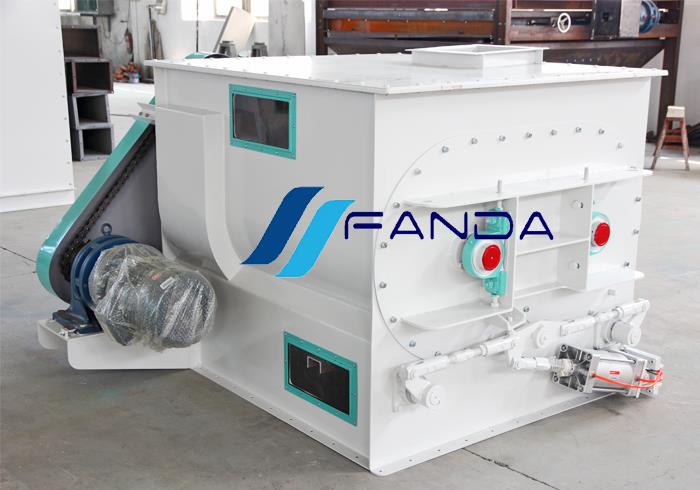

Una máquina mezcladora de doble eje es un tipo de máquina mezcladora, que se utiliza ampliamente para mezclar materiales en polvo, granulares, escamas, bloques, irregulares y pegajosos en las industrias de piensos, cereales, alimentos, productos químicos, medicamentos, pesticidas, etc.

Nuestra máquina mezcladora de alta eficiencia de doble eje de la serie SSHJ sintetiza la esencia del mezclador de paletas de doble eje en el hogar y en el extranjero y lo desarrolla como un tipo de equipo de mezcla ideal de baja velocidad, alta eficiencia y ahorro de energía. Con alta homogeneidad de mezcla, sin ángulo muerto de mezcla, período de mezcla corto (30-120 segundos / lote) y mezcla uniforme. Descarga neumática de puerta grande de tipo fondo entero, con un rendimiento de descarga rápida y a baja tasa de residuos de material; Descargando con un buen sello y confiable, no tiene fugas. La carga con un gran rango variable, equipado con grasa que agrega una tubería en el cuerpo de la máquina, podría ser apropiado para agregar una variedad de líquidos. El mezclador con estructura compacta, forma hermosa, espacio pequeño que otros equipos de mezcla. Mezclado rápido y suave, rendimiento estable, bajo nivel de ruido, sin polvo, sin contaminación, etc.

La máquina consta de dos rotores que en la dirección de rotación opuesta, hay varias paletas de ángulo especial soldadas en el rotor. Por un lado, los materiales de conducción de paletas a lo largo de la entrada de la máquina para la rotación en sentido contrario a las agujas del reloj, por otro lado, los materiales de conducción de paletas que giran. La superposición de intersección entre dos rotores forma una zona de pérdida de peso, en esta área, independientemente de la forma, el tamaño y la densidad de los materiales puede hacer que el material flote y no tenga peso en este momento, esto hace que el material en el tanque de la máquina forme un ciclo continuo de giro de onda total, entrelazado y corte, para lograr una eficiencia de mezcla rápida y suave.

1. Cuerpo de la máquina 2. Husillo, conjunto de paletas 3. Tolva 4. Grasa añadiendo tubería 5. Rueda de tensión de cadena 6. Reductor 7. Rueda de cadena 8. Estructura neumática de apertura de puertas 9. Puerta-bisagra, puerta-brazo, descarga de la puerta de montaje.

Rotor y su accionamiento del mezclador de doble eje

El rotor está compuesto por la paleta, el eje y la cabeza de caballero. Motor a través del reductor, transmisión en cadena del rotor a una cierta velocidad de operación, las paletas instaladas en los ejes dobles con un cierto ángulo podrían derramar materiales en todo el contenedor. Los materiales en un cruce instantáneo ingrávido y extenso forman una capa de flujo y mezcla, el material también es impulsado por paletas al mismo tiempo. A lo largo del eje, el movimiento radial forma un ciclo combinado de ondas.

Cuerpo de la máquina

El cuerpo de la máquina es de tipo W. Ambos extremos del cuerpo de la máquina tienen un conducto de retorno, el cuerpo de la máquina conectado por el conducto de retorno, el material de alimentación y descarga, el aire descargado por el material podría circular en este espacio, no se desbordará fuera de la máquina.

Puerta de descarga y dispositivo de sellado

La puerta de descarga se compone de cuerpo de puerta, brazo de soporte y tuerca de ajuste. Sella las partes alrededor de la puerta de descarga, cuando la puerta de descarga se cierra herméticamente, una tira sellada con goma que se cierra para sellar las partes del lado de la puerta para evitar fugas de material. La tira sellada podría ser reemplazada cuando se dañe o envejeza. Si es necesario, ajuste la ubicación de la tuerca de ajuste para cambiar la distancia entre el brazo del soporte y el cuerpo de la puerta, para que la puerta de descarga mantenga un nivel con la superficie circular inferior de la carcasa de la máquina y para sellar.

Sistema de control de descarga

El sistema de control de descarga se compone de un cilindro, biela, eje de transmisión universal e interruptor de desplazamiento. Puerta de descarga instalada en el eje de transmisión universal, el eje de transmisión universal se conecta con el balancín accionado asistente de la biela, la bisagra de la culata con el balancín accionado. Cilindro alternativo y para hacer girar el eje de transmisión universal a través de la biela, lo que hace que la puerta de descarga se abra o se cierre.

Tubería de adición de líquido

Una tubería de adición de líquido instalada en la parte superior del cuerpo de la máquina, está compuesta de tubería y boquilla, sector líquido rociado por la boquilla. Varias boquillas se distribuyen uniformemente en la carcasa de la máquina. La entrada de tubería tiene una brida y se conecta con el sistema de suministro de aceite.

Datos técnicos del mezclador de doble eje
